Esquema Elétrico Toyota Hilux 2022
Diagramas da Hilux 2022 em PDF (inglês) com pinagens, conectores e rede CAN. Download imediato para diagnosticar rápido e imprimir só o que precisa.
O preço original era: R$ 225,00.R$ 200,00O preço atual é: R$ 200,00.

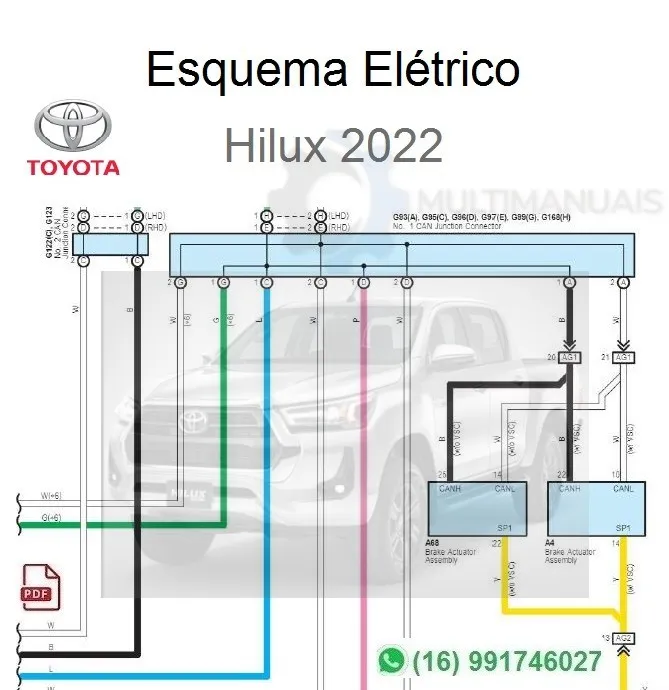

Quando uma luz acende no painel ou um acessório resolve parar, ter o circuito certo em mãos muda o jogo. Este arquivo em PDF traz os esquemas elétricos da Hilux 2022 em inglês, organizados por sistema e circuito, para você rastrear do primeiro conector ao aterramento sem perder tempo em tentativa e erro. É o material que fica aberto no notebook enquanto você mede tensão no chicote — e encontra o ponto exato da falha.
No dia a dia da oficina, ele acelera orçamento e reparo; em casa, dá autonomia para entender o que está acontecendo com o carro. Você abre no Windows, Mac, Android ou Linux, salva para uso offline e, se preferir trabalhar no papel, imprime apenas as páginas que vai usar.
Os diagramas cobrem os principais sistemas:
-Dados de pinos automotivos
-Módulos de Controle de Veículos (BCM)
-Módulos de controle do trem de força (PCM)
-Conector de link de dados/Conector de link de dados (DLC)
-Módulos de controle de airbag (AIRBAG)
-Sensor de temperatura do ar (IAT)
-Freios ABS
-Painel do conjunto de instrumentos
-Sensor de batida
-Sensor de oxigênio (O2)
-Módulo de controle de transmissão (TCM)
-Sensor de velocidade (VSS)
-Sensor de posição do pedal
-Sensor de posição de transmissão
-Módulo de controle do motor PIN-OUT
-Fusíveis
-Sistema de Som (Rádio, Estéreo)
-Ar Condicionado
-Lavador de pára-brisa
-Vidros
-Luzes
-Buzinas
Cobre as versões: 2WD – 4WD 2.7 e 2.8 (2TR-FE) (1GD-FTV)
Precisa do conteúdo em português? é só consultar nossa equipe. E, se pintar alguma dúvida no uso, você conta com o suporte da loja.
Perguntas Frequentes
O arquivo está em qual idioma?
O conteúdo é em inglês. Há opção eu outros idiomas com acréscimo — consulte a loja.
Serve para Hilux 2020 ou 2021?
Este material é da 2022. Para outros anos, obtenha o específico com a loja.
Consigo imprimir só o circuito que preciso?
Sim. Como é PDF, você seleciona e imprime apenas as páginas desejadas.
Posso usar no celular?
Sim, em Android com leitor de PDF. No computador, funciona em Windows, Mac e Linux.
Cobre 4x4 e sistemas como ABS e airbag?
Sim, inclui 4WD, ABS, airbag, iluminação, multimídia e rede CAN. Para variações por versão, confirme pelo VIN.
Destaques
- Formato PDF em inglês com download imediato e acesso offline
- Cobertura: ABS, airbag, ignição/partida/carga, 4WD, iluminação, multimídia/câmera de ré e rede CAN
- Identificação de conectores, pinagens de módulos, fusíveis e pontos de aterramento
- Compatível com Windows, Mac, Android e Linux; impressão de páginas selecionadas
- Referente à Toyota Hilux 2022; para variações por versão/região, confirme com a loja
